                                                           Перфорация тормозных дисков.




Не хватает тормозного пути?! Замена колодок и тормозных дисков не помогла?! Надо менять тормозные диски на перфорированные!

Чем холоднее тормозной диск, тем выше эффективность торможения. При этом и диск, и колодки служат дольше. В перфорированном (вентилируемом) тормозном диске, перпендикулярно его плоскости, сверлится определенное количество отверстий.

Улучшается охлаждение диска. Перфорированный диск всегда будет холоднее - не перфорированного. При активном торможении разница может составлять до сотни градусов. Перфорированный тормозной диск имеет превосходный внешний вид,    добавляя вашему автомобилю спортивности.

 - Особое распределение отверстий по поверхности диска обеспечивает равномерность охлаждения и снижает аэродинамический шум.
 - Улучшается удаление выделяющихся при торможении газов, которые уходят через отверстия.
 - Края-грани просверленных отверстий а также насечки  очищают поверхность колодок, и они "хватают" лучше.
 - Тормоза гораздо быстрее просыхают, после форсирования луж.
 - Уменьшение тормозного пути до 20 % при использовании вентилируемого диска.



По законам физики при трении выделяется энергия в виде тепла. Когда мы тормозим — мы превращаем энергию движения нашего автомобиля в тепло. И тепло это нагревает наши диски и колодки. Вот тут то и начинается самое интересное с  колодками. При достижении определенной температуры (в среднем это градусов 180-250) обычные колодки начинают дымиться. Это и есть главная проблема почему пропадает торможение. Газ, выделяемый при контакте колодок с сильно нагретым диском служит прослойкой между диском и колодкой и не дает колодкам плотно прилегать к диску. Соответственно и тормозить они просто перестают.
Для этого и существуют перфорированные тормозные диски. Насечки и перфорация тормозных дисков дают следующие преимущества:
Насечки постоянно очищают рабочую поверхность тормозных колодок при этом улучшая торможение в целом. Кроме того, через отверстия в диске отводятся газы, скапливающиеся между тормозным диском и тормозными колодками. Улучшенная вентиляция улучшает рассеивание тепла, что приводит к снижению рабочих температур. В итоге диск меньше деформируется от нагрева и тормоза работают более эффективно.




Перфорацию делать на б/у дисках нет смысла. Впервые поэксперементировал на своих дисках, потом попросил сделать один друг, потом второй, третий, и так пошло и поехало.

                                               Процесс перфорации

Берутся новые диски или в крайнем случае б/у с самой минимальной выроботкой (как в моём случае)




В зависимости от количества рёбер жесткости или так называемых перегородок между рабочими плоскостями тормозного диска, делается сам рисунок расположения отверстий и канавок. Отверстия не должны попасть на перегородки,  а быть по центру между ними. Когда готов рисунок расположения, вычисляются диаметры,  на которых распологаются отверстия и высчитываются  координаты каждого  отверстия.
После того как все расчёты сделаны, можно приступать  дырявить диски    к перфорации .

Диск ставиться на координатно-фрезерный станок, прижимается и выставляется с помощью индикатора строго по центру.



Далее центрируем каждое отверстие по соответствующим координатам посчитаных заранее, центрируется для того, чтобы не уводило в сторону сверло, так как в диске два тела и если сначало уведёт, далше,  во втором может поломать.



Когда всё зацентрировано, берём немецкое сверло диаметром 4мм (можно и 4.2),  заранее купленое в фирменом бошовском магазине ,  и приступаем к сверловке.

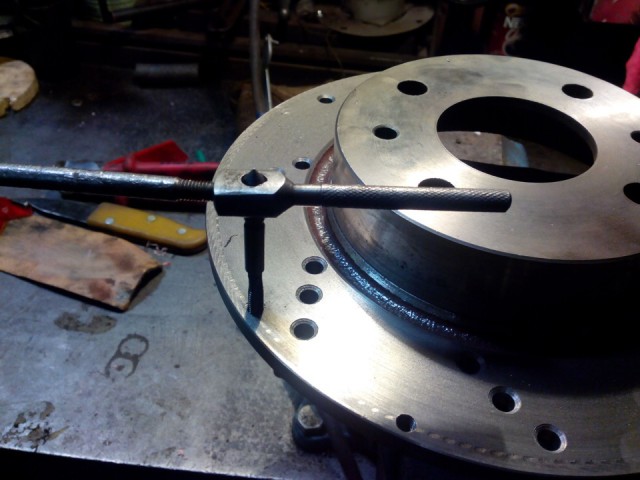

После сверловки отверстий делаются фаски на глубину выроботки. На каждом новом диске есть значение минимальной
толщины. Например, если диск имеет толщину 22 мм, а минимальный  стоит 19 мм, тогда получается износ 3 мм на две стороны, соответственно на одну сторону 1.5 мм, значит фаска будет глубиной 1.5 мм, и служит она в своём роде индикатором максимального износа заявленого производителем.



Насечки (канавки) делаются на ту же глубину что и фаски.

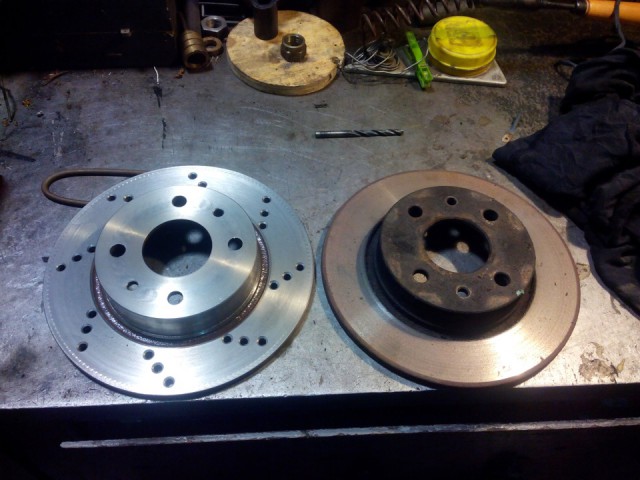

Ну и в конце получаем заряженые, прокаченые, перфорированые диски .
